Wat HZ-EP Engineering kunststoflagers zijn

HZ-EP-lagers zijn glij-elementen die zijn gevormd uit technisch thermoplastisch materiaal door middel van spuitgieten, met vezelversterking en vulstoffen met vaste smeermiddelen waar de toepassing dit vereist. Omdat de geometrie uit een mal op de plaats komt van een bewerkingscyclus, kunnen we ribben, flenzen, olie- of vetzakken, klikelementen en niet-ronde boringen producenten die bij brons van staal duur zijn.

De materiaalmatrix bevat het smeermiddel, zodat het lager droogloopt of alleen grenssmering heeft. De wrijving blijft laag in zowel droge als gesmeerde omstandigheden, en het polymeer verdraagt ​​vochtige, zoute en licht chemische omgevingen waar een metalen bus zou corroderen. De lage vermindert ook de roterende massa en het krachtige geluid.

Waar het verleden bereikt

• Auto-onderdelen — stoelscharnieren, pedaalscharnieren, grendel- en verbindingspunten, motorsteunen en interne mechanismen.
• Industriële machines — transportbandaandrijvingen, verpakkings- en etiketteerlijnen, nokvolgers en roterende verbindingen met lage snelheid.
• Medische en laboratoriumapparatuur — vochtgecontroleerde assemblages, centrifuges en instrumenten waarbij verontreiniging met smeermiddelen aanvaardbaar is.
• Landbouw- en buitenuitrusting — draaipunten en verbindingen die zijn verbonden aan stof, wegspoelen en weersomstandigheden.

Ons HZ-EP-productassortiment

De HZ-EP-familie is georganiseerd op bewegingstype en montagestijl, zodat een project kan worden aangepast op de nabijgelegen standaardgeometrie voordat er gereedschap wordt besproken.

Materialen en kritische specificaties

Standaard HZ-LIN-films en precisiekwaliteiten maken gebruik van een zeer sterke technische kunststofmatrix zoals POM of PA66, versterkt met vezels en geladen met vaste smeermiddelen, waaronder PTFE en grafiek. Het smeermiddel komt geleidelijk vrij onder beweging, waardoor de wrijvingscoëfficiënt tussen ongeveer -40 °C en 120 °C in het bereik van 0,05–0,15 blijft en dynamische PV-waarden tot ongeveer 1,5 MPa·m/s worden ondersteund.

• Statische druksterkte — tot ongeveer 120 MPa voor de versterkte filmkwaliteiten.

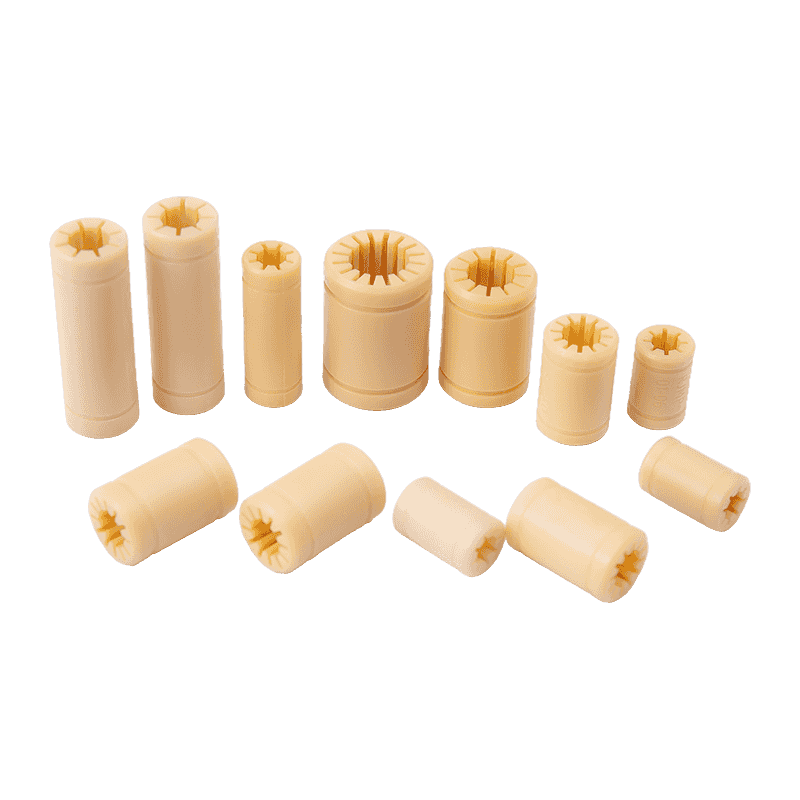

• Precisie saaitolerantie — HZ-LIN-precisiebussen worden op ongeveer ±0,02 mm gehouden met een boorruwheid Ra ≤ 0,8 µm om stick-slip te onderdrukken.
• Vochtopname — minder dan 0,5% voor de precisiekwaliteit, waardoor de afmetingen stabiel blijven in apparatuur met vochtregeling.
• Behuizing verleden — precisiebussen zijn gedimensioneerd voor H7-behuizingen en perspassinginstallatie.
• Laad vertaling — catalogustabellen geven een overzicht van de dynamische en statische belastingscapaciteit per boring, bijvoorbeeld LIN-00-20 bij 1125 N dynamisch en 7875 N statisch.

Omdat het polymeer chemisch inert en niet-poreus is, is het bestand tegen oxidatie, soortgelijke zuren en bewezen aan een zoutoplossing, en ondersteunt het geen microbiële groei – relevant voor voedselgerelateerde en medische assemblages. Harde verontreinigingen nestelen zich in het oppervlak in de schacht te snijden.

Snelheid, belasting en thermisch gedrag

Thermoplasten gedragen zich onder snelheid anders dan brons. De warmte die wordt gevormd op het schuifvlak moet via de as en de behuizing naar buiten stromen, waardoor de toegestane PV onbeperkt de continue snelheid en de omgevingstemperatuur de materiaallimiet nadert. We dimensioneren het lager zo dat het product van de contactdruk en de glijsnelheid binnen het materiaalomhulsel blijft tijdens de werkelijke inschakelduur, en niet op een nominale piek.

Dimensionale stabiliteit onder hitte is een echt voordeel: het polymeer zet niet uit zoals metaal, waardoor de speling voorspelbaar blijft en het risico op vastlopen door de groei wordt verminderd. De structuur dempt ook harmonische trillingen, waardoor geluid en resonantie in precisiemachines worden verminderd.

Configuratie-opties

Binnen de HZ-EP familie passen wij materiaalkwaliteit, wanddikte, boringtolerantieband, flensvorm, smeerzakken, afdichtingslippen en eindafschuiningen aan de montage aan. Typische configuratiebeslissingen zijn onder meer:

• Basishars- en vulpakket - ongevuld, vezelversterkt of gevuld met vast smeermiddel.
• Tolerantieklasse saai en buitendiameter afgestemd op de aspassing en behuizingsboring.
• Vlakke, geflensde, afgedichte lineaire schuifgeometrie.
• Oliegaten, vetgroeven of zakken met ruitpatroon waar grenssmering beschikbaar is.
• Kleur en markering voor identificatie van de unieke band.

Wanneer een standaardcatalogusformaat niet verleden, beoordeeld wij een tekening en bevestigen van een bestaande mal kan worden aangepast of dat er een nieuw gereedschap nodig is. De matrijsbewerking gebeurt in eigen beheer, waardoor het traject van tekening tot eerste artikel wordt ingekort.

Installatie, assemblage en lijnintegratie

HZ-EP-lagers zijn ontworpen voor eenvoudige overdracht met minimale druk, waardoor het risico op saaie vorming op de lijn wordt verminderd. Precisiekwaliteiten zijn compatibel met H7-behuizingen; De glijfoliekwaliteiten worden geleverd met montagetekeningen van het basisgat, zodat de behuizingsboring, groefbreedte en retentiekenmerken op maat kunnen worden bewerkt.

Voor een directe montage kunnen we loopafschuiningen, retentieschouders en oriëntatiekenmerken tekortschieten en het maatrapport leveren dat nodig is om de perskracht en slag in te stellen. De asafwerking is net zo belangrijk als het lager: een geslepen, geharde als in het bereik Ra 0,2–0,8 µm geeft het meest stabiele wrijvingsgedrag, terwijl zeer ruwe assen de slijtage versnellen.

Kwaliteitscontrole en acceptatie

De productie draait op meer dan 280 sets speciale apparatuur met 50 automatische productielijnen, ondersteund door interne matrijzen en een technisch team van meer dan 150 mensen. Dimensionale inspectie omvat de boordiameter, buitendiameter, wanddikte, flensgeometrie en lengte tegen de gemonteerde tekening.

• Inspectie van het eerste artikel en maatrapport vóór de vrijgave van de batch.
• Traceerbaarheid van materialen en batches door middel van gieten en afwerken.
• Per project samengestelde bemonsteringsplannen voor kritische kenmerken.
• Certificeringsdocumentatie beschikbaar voor auto- en industriële programma's, inclusief IATF16949 en kwaliteitsmanagementsysteemrecords.

Acceptatiecriteria worden vóór productie vastgelegd in het tekening- en inspectieplan, zodat beide partijen dezelfde kenmerken op dezelfde manier meten.

Informatie die we gebruiken om uw oplossing te transformeren

Om van een aanvraag naar een configuratie configuratie en offerte te gaan, werken wij vanuit onderstaande bedrijfsgegevens. Wanneer een waarde nog niet vaststaat, kunnen wij een uitgangspunt voorstellen en bevestigen bij de aanvraag.

Onderhoud, reserveonderdelen en onderhoudsgemak

Zelfsmerende HZ-EP lagers gelijktijdig de vetleiding, het nasmeerinterval en de daarmee gepaard gaande stilstand. Tijdens gebruik is de slijtage progressief en voorspelbaar; vervanging is een uitpers- en inpersoperatie waarbij dezelfde behuizingsboring wordt gebruikt. We bewaren matrijsgegevens, zorgen ervoor dat de originele geometrie wordt gereproduceerd, en we vervangende batches kunnen leveren op basis van de originele tekeningreferentie.

Voor programma's met grote volumes raden we aan een bepaalde reservehoeveelheid op de locatie van de klant aan te houden in plaats van te vertrouwen op noodzendingen. We kunnen onderdelen verpakken in kant-en-klare kits van bulkcontainers, afhankelijk van het ontvangstproces.

Documentatie, verpakking en leveringsomvang

Elke bestelling gaat vergezeld van de documentatie die in de offertefase is verbeterd: maatrapporten, materiaalverklaringen en certificeringskopieën waar het programma dit vereist. De verpakking wordt per onderdeel grotendeels – bulkzakken, lagenbakken of individuele bescherming voor precisieboringen – zodat de onderdelen zonder oppervlaktebeschadiging aankomen.

De leveringsomvang wordt vóór de productie bevestigd, inclusief de hoeveelheid, de verpakking, de markering en de inspectiedocumenten. Voorconfiguratie standaarden worden in drie dagen monsters geproduceerd, waardoor een pasvorm- en functiecontrole mogelijk is voordat een volledige batch wordt uitgevoerd.

Veelgestelde vragen

Kunnen HZ-EP lagers volledig drooglopen?

Ja. Het vaste smeermiddel in de polymeermatrix zorgt voor het glijdegrensvlak, zodat er geen externe dierenarts of olie nodig is. Drooglopen is de normale toestand voor de film- en precisiekwaliteiten; waar een vetgroef of oliegat aanwezig is, is dit bedoeld om de substantieel bij hogere PV-belastingen te verlengen, en niet als een verplichte vereiste.

Welke asafwerking en tolerantie moet de fundamentele hebben?

Een geslepen als in het bereik Ra 0,2–0,8 µm geeft het meest stabiele wrijvings- en slijtagegedrag. De astolerantie moet samen met de saaitolerantieband in de catalogustabel worden gelezen, omdat de lusspeling het verschil daartussen is. We bevestigen het paar aan de hand van de trekking voordat het wordt veroorzaakt.

Hoe kies ik tussen de precisiebus en de glijfolie?

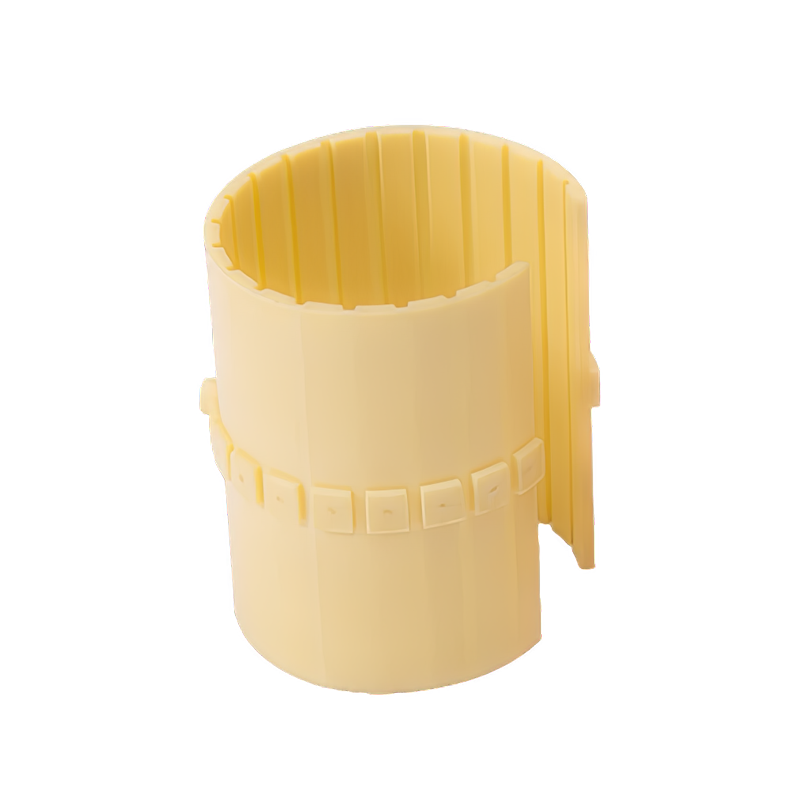

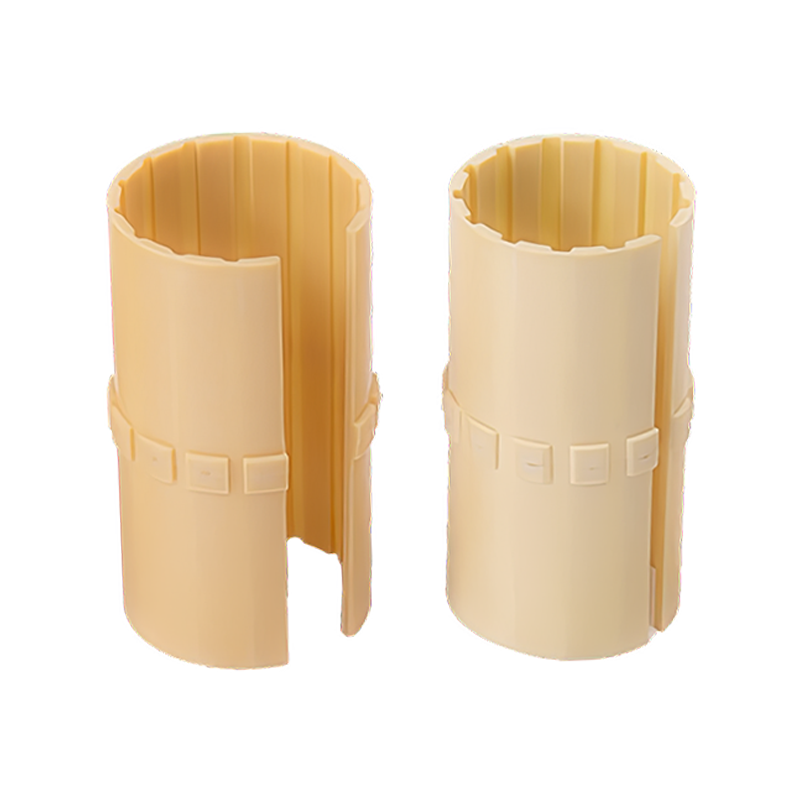

De precisiebus is een diepgaand machinaal bewerkt onderdeel met een nauwe boringtolerantie en een dikke wand, geschikt voor het doorvoeren in een H7-behuizing en voor het oscilleren van microbewegingen. De glijfolie is een dunwandig omwikkeld element voor grotere behuizingsboringen en goedkopere montages, en is verkrijgbaar in gewone en afgedichte versies.

Kunt u een niet-standaard maat of geometrie producent?

Ja. Met eigen matrijsgereedschappen en een technisch team van meer dan 150 mensen passen we bestaande matrijzen aan of ontwikkelen we nieuwe voor niet-ronde boringen, flenzen, retentievoorzieningen en afdichtingslippen. Stuur de tekening met de bedrijfsgegevens en wij bevestigen de duurzaamheid en het gereedschapstraject.

Wat is de typische doorlooptijd voor monsters en productie?

Monsters voor standaardconfiguraties worden in drie dagen geproduceerd. De productietiming is afhankelijk van het feit van bestaand gereedschap kan worden gebruikt of dat er een nieuwe matrijs nodig is, en wordt in de offerte bevestigd zodra de tekening en het jaarvolume zijn vastgesteld.

Welke documenten begeleiden een zending?

Documentatie wordt per programma samengesteld en kan bestaan ​​uit maatinspectierapporten, materiaalverklaringen en certificeringskopieën. De exacte set staat vermeld in de orderbevestiging, zodat de ontvangstde inspectie weet wat hij kan verwachten.
