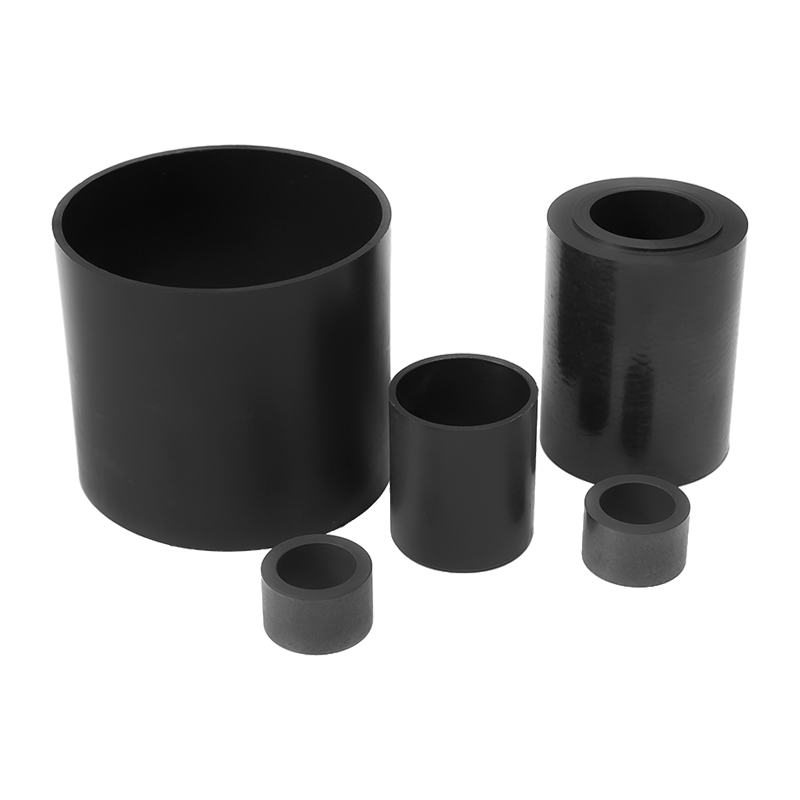

HZ-GSM Engineering kunststof glijlager

Het populairste G-materiaal ter wereld. De lagers uit de G-serie kunnen aan verschillende behoeften op een groot aantal gebieden voldoen - ze zijn werkelijk veelzijdig. Typische toepassingen zijn onder meer gemiddelde tot hoge belastingen, gematigde bedrijfstemperaturen en snelheden.

Droog bedrijf, onderhoudsvrij
Slijtvastheid
Bestand tegen stof en vuil
Laag geluidsniveau, vrij van vervuiling
hoge prestatie-prijsverhouding

Geschikte gelegenheden:
Economisch allround lager
Onderhoudsvrij, droog bedrijf
demping
Hoge slijtvastheid
Bestand tegen stof en vuil
hoge prestatie-prijsverhouding
Bestand tegen gemiddelde tot hoge belastingen
Bedrijfssnelheid onder het gemiddelde
Gebruikt voor zwaaiende en roterende bewegingen

Niet van toepassing op:
Wanneer het boren van gaten in het muuroppervlak vereist is
Wanneer uitstekende slijtvastheid vereist is
Wanneer universele chemische bestendigheid vereist is
Als de temperatuur boven de 130 ℃ blijft
Gebruikt voor onderwatertoepassingen

Tabel met materiaaleigenschappen van kunststof lagers

EENlgemene prestaties		Lagers voor algemeen gebruik	Snel en slow motion-expert	De wanddikte is solide en schokabsorberend	EENlle schachten van het marathontype worden gebruikt	Hightech probleemspecialisten zijn bestand tegen hoge temperaturen	Laag absorptievermogen en zuinig	Algemeen doel met hoge mediaresistentie	Kan in contact komen met voedsel	Hoge belasting toepassingen
		G	J	M	In	X	P	H	A	Q
	dichtheid	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	kleur	Donkergrijs	Geel	Koolzwart	Geel	zwart	zwart	grijs	wit	zwart
	Maximale wateropname bij 23°C/50% relatieve vochtigheid [% gewicht]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maximale wateropname [% gewicht]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Glijdende wrijvingscoëfficiënt tegen stalen as [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maximale PV (droogloop)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mechanische eigenschappen	Elasticiteitsmodulus [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Treksterkte bij 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Druksterkte [MPa]	78	60	52	61	100	66	81	78	89
	Toegestane maximale oppervlaktestatische werking druk (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D-hardheid	81	74	79	77	85	75	87	76	83
Fysische en thermische eigenschappen	Maximale temperatuur bij continubedrijf [°C]	130	90	80	90	250	130	200	90	135
	Maximale temperatuur tijdens kort bedrijf [°C]	220	120	170	180	315	200	240	110	155
	Minimale bedrijfstemperatuur [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Thermische geleidbaarheid [W/m·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Thermische uitzettingscoëfficiënt (bij 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrische geleidbaarheid	Volumeweerstand [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrische geleidbaarheid	Oppervlakteweerstand [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

De standaard metrische afmetingen voor glijlagers voldoen aan de ISO3547-1-norm en er zijn speciale afmetingen beschikbaar

Typ				Grootte
Materiaal	Recht gezet	Metrisch systeem	Lager	Binnenmeridiaan d1	Buitendiameter d2	Lengte b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
In	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) De relatie tussen afschuining en d1 2) Dikte<1 mm, afschuining=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 openbare boodschap E10	d2	Zitgat H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
