HZ-LIN Afgedichte technische kunststof glijfolie met lagers

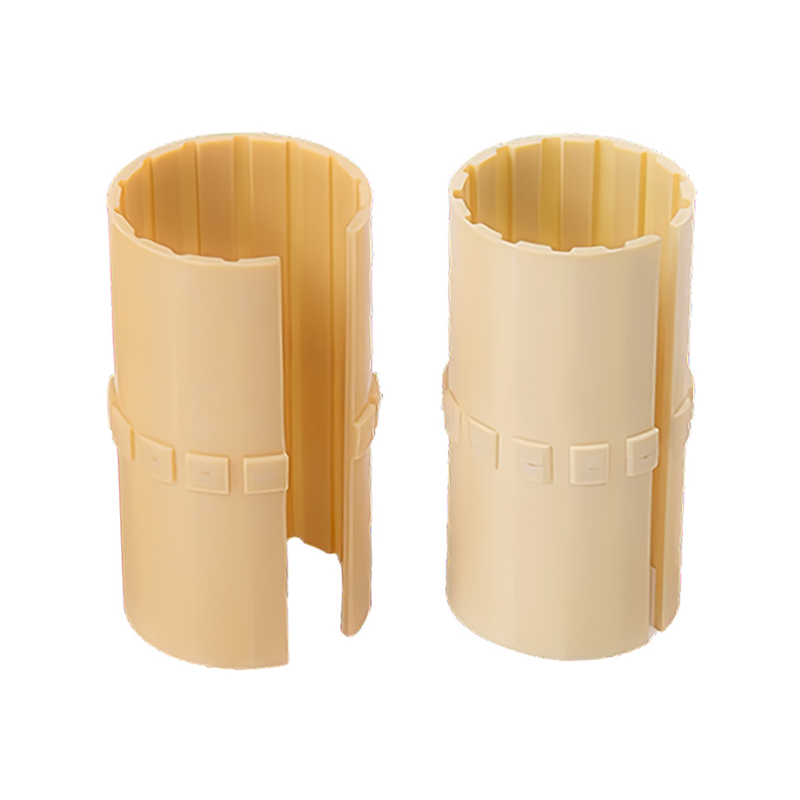

De HZ-LIN Engineering kunststof lagerschuiffilm is gemaakt van geavanceerde vezelversterkte polymeren ingebed met vaste smeermiddelen, waardoor uitzonderlijke slijtvastheid en onderhoudsvrije werking worden gegarandeerd. De geoptimaliseerde mix van basishars, versterkende vezels en micro-ingekapselde smeermiddeldeeltjes zorgt voor een consistente vermindering van wrijving bij verschillende belastingen en snelheden.

Materiaal: Hoogwaardige technische kunststofmatrix (bijv. POM, PA66) met ingebedde vaste smeermiddelen (PTFE, grafiet).

Ontwerp:
Zelfsmerend door gecontroleerde afgifte van smeermiddeldeeltjes tijdens beweging.
Corrosiebestendig, chemisch inert en immuun voor het binnendringen van stof.
Lichtgewicht met hoge druksterkte (tot 120 MPa statische belasting).

Prestaties:
Lage wrijvingscoëfficiënt (μ=0,05–0,15) bij -40°C tot 120°C.
Uitstekende PV-waarde (≤1,5 MPa·m/s) voor dynamische toepassingen.
Absorbeert harde verontreinigingen zonder de integriteit van het oppervlak in gevaar te brengen.
Toepassingen: transportsystemen, verpakkingsmachines, landbouwdraaipunten en roterende verbindingen met lage snelheid.

Geschikt voor steunassen
Maat: mm

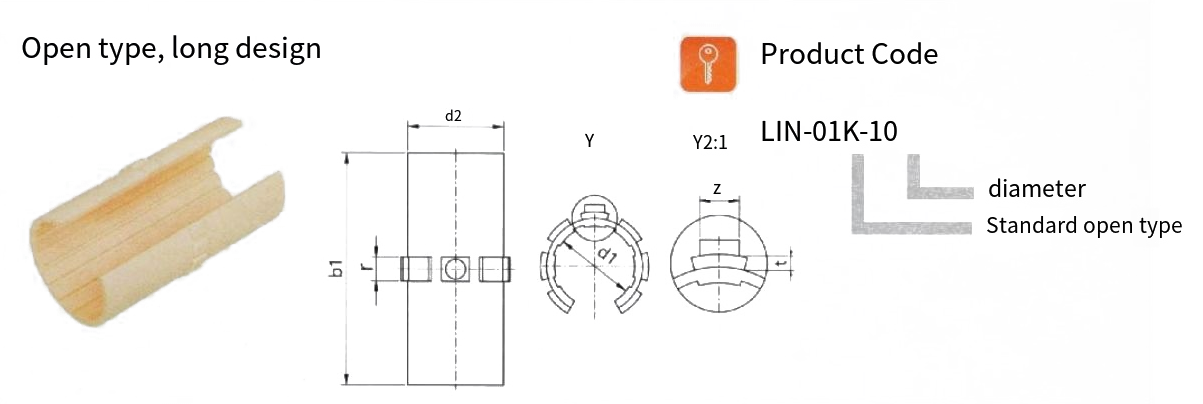

Productcode	d1	tolerantie	D2	b1	r	t	Met	Gewicht g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	EEN	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

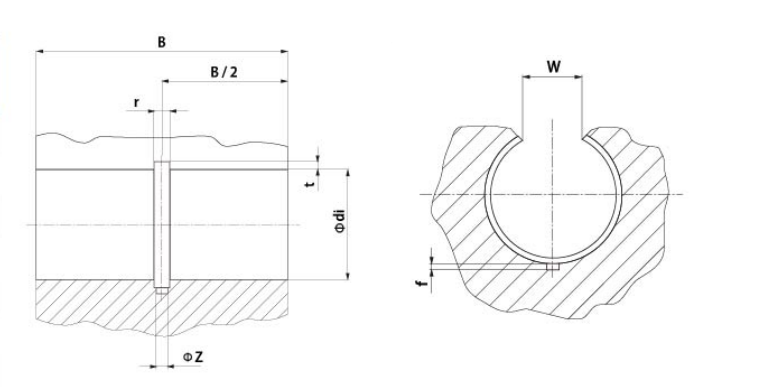

Montagetekeningtest voor het basisgat van glijfolie LN-01
Maat: mm

Productcode	EENxis Φ	van H7	B u10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

LIN-glijfolie

Maat: mm

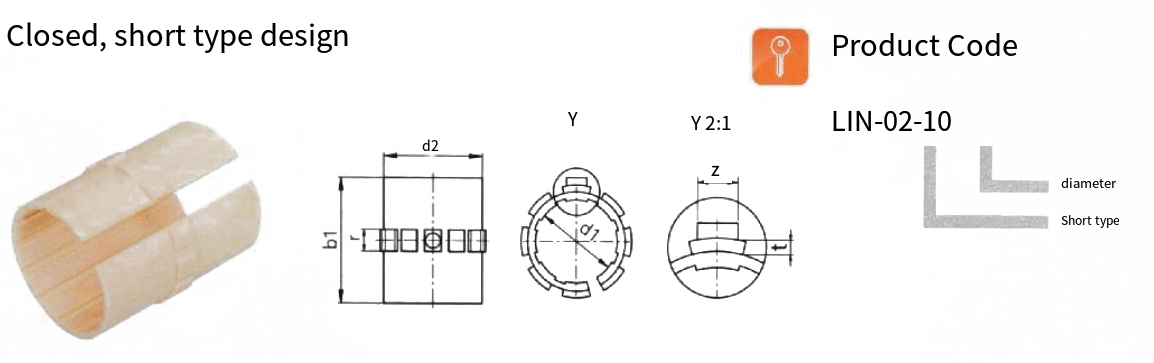

Productcode	d1	Openbare boodschap	D2	b1	r	t	z	F maximale waarde dynamiek P=5MPa[N]	F maximale waarde statische toestand P=35MPa[N]	Gewicht g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

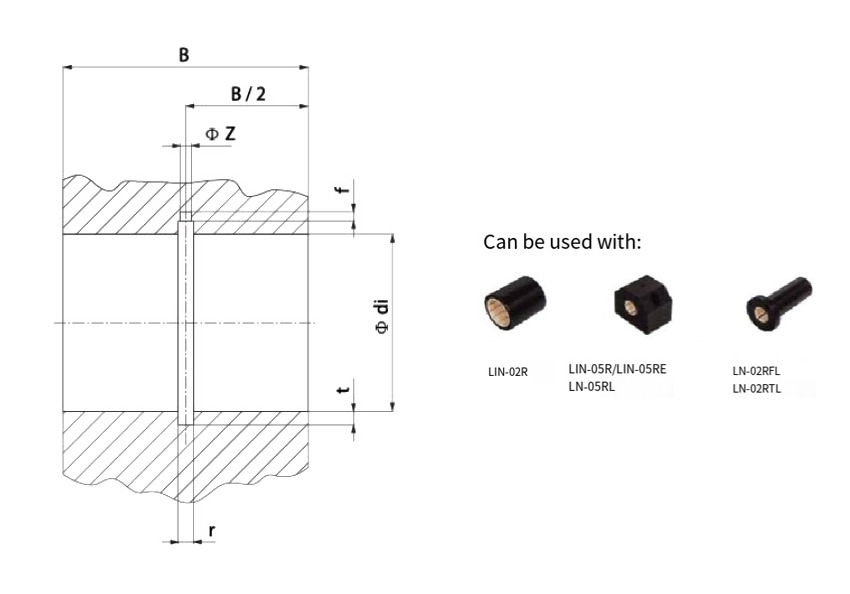

Montagetekeningtest voor het basisgat van glijfolie LN-02
Maat: mm

Productcode	EENxle Φ	di H7	B u10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
