Typische toepassingen
01 / hydraulische cilindergeleidingsring, steunring
02 / hydraulische machines, smeden gereedschapswerktuigen kolom geleidehuls
03 / bouwmachines, beugelbus voor pendelas van voertuigen
Technische parameters
| Model | kleur | Dichtheid (8/cmP) |
Verlengingssterkte
(MPa) | druksterkte | Hardheid | wrijvingscoëfficiënt | Bedrijfstemperatuur
(°C) |
| Plat op het gelamineerde oppervlak | Loodrecht op het laminaatoppervlak | droog | Olie smering |

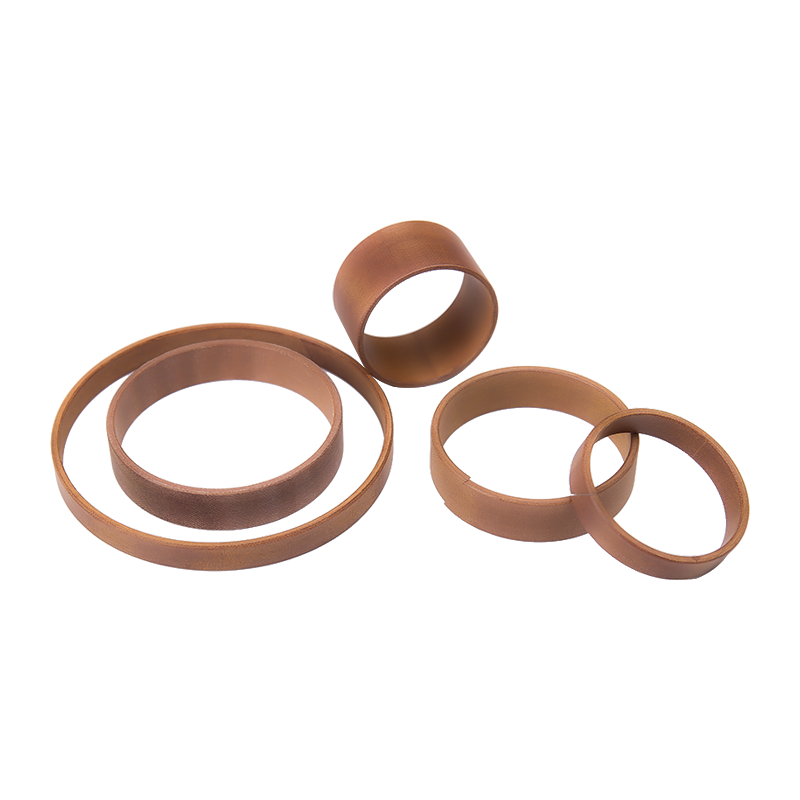

| PFC-1 | Bleek geelachtig bruin | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40 ~ 130 |

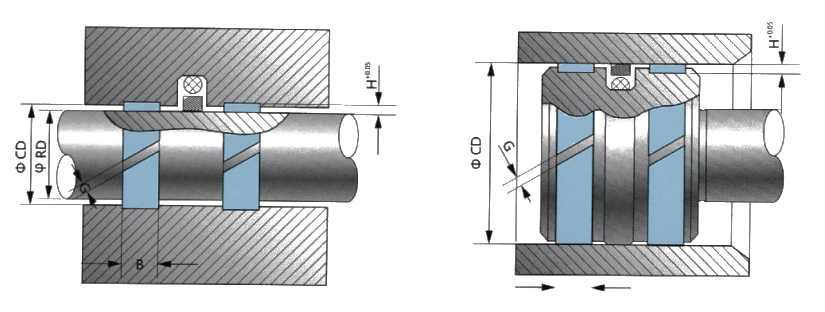

De hydraulische cilinderzuiger en zuigerstangsteunringen verwijzen naar de specificatie
Afmetingen: mm
| Materiaal | Tolerantie buitendiameter CD | Tolerantie binnendiameter d | Wanddiktetolerantie H | Breedtetolerantie B | Incisie OD CD | Incisie G | Incisietoleranties |
PFC-serie
Zeer sterke stoffen geleidingsringen | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Materiaalintroductie
PFC-2-materiaal is een zeer sterk composietmateriaal dat wordt gevormd door thermoharding bij een bepaalde temperatuur en druk met behulp van oplosbare fenolhars die gelijkmatig verspreid grafiet en hoogwaardig katoenvezelweefsel bevat. Het heeft een hoge mechanische sterkte, uitstekende wrijvings- en slijtageprestaties, goede temperatuurbestendigheid en is bestand tegen sterke trillingen, stootbelastingen en milde rotatiebelastingen onder semi-statische omstandigheden. Het kan werken in een oliearme of olievrije staat en is geschikt voor technische machines, steunbussen voor draaibruggen van technische voertuigen, smeedstukken voor persbedkolommen, sferische lagers, enz.
Technische parameters
| Model | Kleur | Dichtheid
(g/m.) | Treksterkte
(MPa) | Druksterkte | hardheid | Wrijvingscoëfficiënt | Bedrijfstemperatuur (°C) |
| Parallel aan het gelamineerde oppervlak | loodrecht op het laminaatoppervlak | Droog | Olie smering |
| PFC-2 | zwart | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40 ~ 130 |
Typische toepassingen
01/Kogelkraan, asbus van vlinderklep
02/Plastic Machinery Groene kolomgeleiderhuls
03/Asbus voor hydraulische machines
04/Hydraulische machines, smeedmachine kolomgeleidingshuls
05/Bouwmachines, beugelvoering voor draaibrugbeugels
06/Sferische lagers en scheepslagermaterialen voor scheepsbouwapparatuur
Materiaalintroductie
Dit materiaal is samengesteld uit synthetische vezels, versterkte polyesterhars en zelfsmerende micropoeders. Heeft een lage wrijvingscoëfficiënt, hoge mechanische eigenschappen en chemische corrosieweerstand
Het heeft goede prestaties en een lage wateropname.
Technische parameters
| Model | Kleur |
Dichtheid
(g/m2) | Druksterkte
(MPa) | Wrijvingssysteem (droge wrijving) | Bedrijfstemperatuur |
| Minimale temperatuur | Minimale temperatuur |
| PFC-20 | Groen of wit | 1,2-1,4 | 330 | 0,13 (gebruik GB/T3960) | 120 | -40 |
Typische toepassingen
01/Gidsring
02/Lagers, asbussen en lagerschalen
03/Scheepsbouw en maritieme componenten
04/Onderdelen voor bouwmachines
05/Onderdelen voor hydraulische energieopwekking
